【安規電容】X電容和Y電容能互接?不可以!

電子產品的出現解放人們的雙手,提高效率,讓人們有更多時間去做其它事情,是人們的好幫手。
電子產品靠電運行,但電很危險,人一旦觸碰,輕則麻痹,重則死亡。
為了保護使用者,電子產品在生產時采用了絕緣性好的材料作為電子產品和電子元器件的外殼,這樣就能觸碰和使用電子產品了。
其中,安規電容在電路保護起到重要作用。

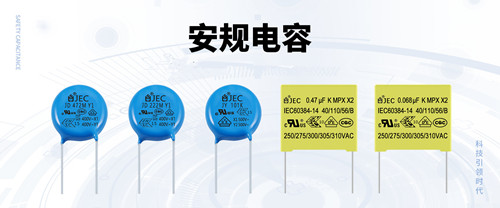

安規電容不同于普通電容,是一種符合并通過安規標準和安規認證的電容器,專為電路保護而設計,在高壓、高溫或長期使用后失效,無電荷殘留,人觸碰后不會電擊而受傷,因此安規電容用于電源輸入端。

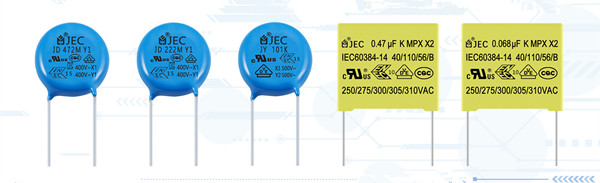

安規電容分為X電容和Y電容,其外觀和接線位置不同。

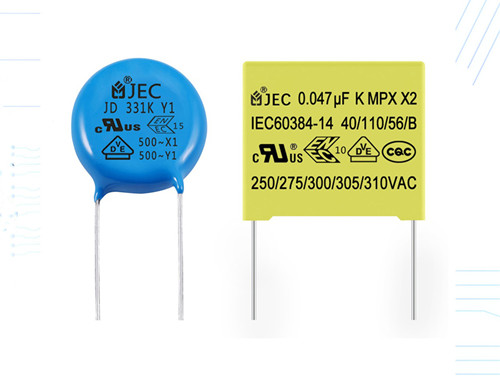

X電容外觀為黃色方塊,跨接在火線(L)和零線(N)之間,用于抑制差模干擾。
Y電容是藍色圓片狀,跨接在接在火線(L)/零線(N)與地線(PE)之間,通常成對出現,用于抑制共模干擾。
X電容和Y電容都是安規電容,那它們能互接嗎?當然不行!
1、容量差異大
X電容容量通常在0.1μF以上,而Y電容因限制,單個一般不超過2200pF,即0.0022μF。
如果Y電容接在火線(L)和零線(N)之間,不僅起不到濾波作用,設備電磁干擾超標,干擾其它電器,嚴重時還會損壞電路和電器。
2、有漏電風險
Y電容接在火線(L)/零線(N)與地線(PE)之間,將漏電流引導到地線泄放,人可以觸碰設備外殼而不被電擊。
如果X電容接在火線(L)/零線(N)與地線(PE)之間,會形成一條對地通路。
即使設備正常,也會有漏電流流到設備外殼。當人觸碰設備外殼時會被漏電流電擊,嚴重時會導致死亡。
為了保護電路和人體安危,X電容和Y電容不能互接!

智旭元器件原廠,安規電容型號齊全,質量有保障,售后無憂,已經通過ISO9001:2015質量管理體系認證;安規電容器(X電容及Y電容),壓敏電阻器通過各國認證,陶瓷電容器,薄膜電容器,超級電容器均符合低碳指標。

智旭元器件原廠擁有22年的制造經驗,用經驗鑄造好品質,值得您信賴!如您有技術上的疑問或者需要樣品需求,可聯系我們。
