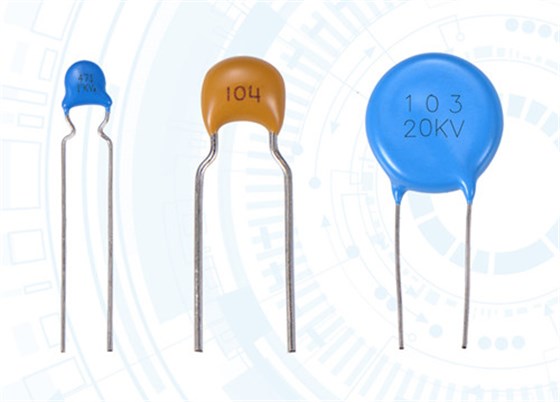

陶瓷電容是一種以陶瓷材料為介質，通過在陶瓷表面或內部鍍上電極而制成的電容。

作為重要的電子元件，陶瓷電容在電路中扮演著不可或缺的角色，其體積小、容量范圍寬、絕緣電阻高、頻率特性好、損耗低等特點廣泛應用于通信、消費電子、汽車電子以及工業自動化等多個領域。

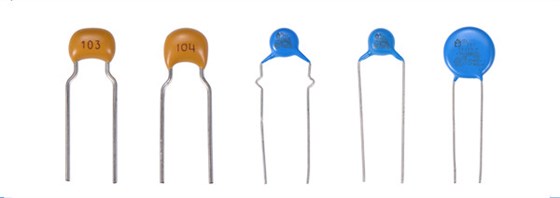

同樣是陶瓷電容，為什么有的標著X7R，而有的標著Y5V？因?yàn)檫@些陶瓷電容是按照不同的材料分類而成。這些字母和數字又是什么意思？

陶瓷電容中的字母和數字如 X7R、Y5V并不是隨意標注，而是遵循美·電子工業聯盟（EIA）標準的溫度特性編碼，用來描述該電容在不同溫度下的工作范圍和容量穩定性。

1、X7R電容

X7R屬于Ⅱ類陶瓷電容，其中字母“X”表示工作溫度低為-55℃，數字“7”表示工作溫度高為+125℃，字母“R”是容量變化率，其變化率為±15% 。

X7R電容表示在工作溫度為-55℃~+125℃范圍內，電容值變化不超過±15%。

2、Y5V電容

Y5V屬于Ⅲ類電容，其中字母“Y”表示工作溫度低為-30℃，“5”表示工作溫度高為+85℃，“V”是容量變化率，其變化率為+22%~-82%！
