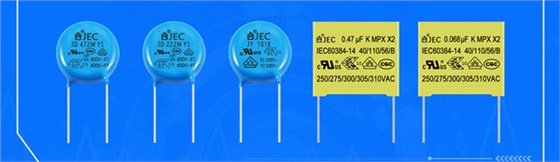

安規電容，是一種在電容器失效后，不會導致電擊，不危及人身安危的電容器，通常用在電器的電源輸入端，在外觀上為黃色盒型和藍色圓片型，具有許多安規認證。

很多人覺得安規電容只是為了讓電子產品通過安規認證而加的一個電子元件，只要裝上去就行，壞了重新換一個。

其實安規電容可不是擺件，在電子電路中，安規電容起到重要作用。作為電路中的衛士，安規電容不僅能抑制電源電磁干擾、還能濾波、儲能等。

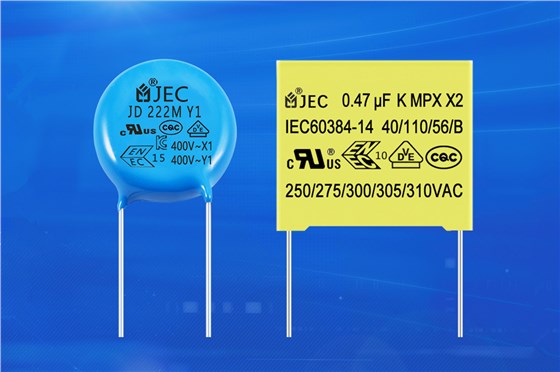

既然安規電容是電子電路衛士，那電路短路時，安規電容能察覺到嗎？可以通過安規電容的X電容和Y電容的狀態查看電路情況。

X電容跨接在火線與零線之間，用于抑制差模干擾，通過電容特性濾除火線上的高頻干擾信號，確保電源穩定。

若電路中短路或負載突變，可能產生異常高電壓或電流沖擊，導致X電容承受過電壓而被擊穿，電容容量驟降，絕緣性能下降擊穿。

Y電容連接火線/零線與地線，抑制共模干擾，用于濾除零線和地線之間的共模干擾信號。

正常情況下，Y電容對地漏電流很小，通常小于0.25mA。

如果電路中出現短路，Y電容兩端電壓失衡，導致漏電流異常增大，導致電子產品觸發漏電保護器跳閘不起保護作用，外殼帶電，用戶觸摸外殼時觸電。
