電子設備由不同的電子元器件組成，有些電子元器件屬于同一類，但外觀不同，因此應用的電子產品也不同，名字也不一樣，比如說貼片Y電容和插件Y電容。

拆開開關電源，會看到藍色圓片形狀的Y電容跨接在輸入端與地之間；但拆開智能手機手機充電器，沒看到藍色圓片形狀的Y電容，而是很小的黑色小方塊，這個黑色小方塊是貼片Y電容。

雖然外觀不同，但貼片Y電容和插件Y電容都屬于安規電容，其功能是一樣的。

Y電容的作用是濾除高頻共模干擾，用在開關電源中連接火線/零線與地線之間（L-E或N-E），同時要滿足高絕緣、高耐壓、失效保護等安規要求。

無論是貼片Y電容和插件Y電容，只要通過了我國或它國強制性安規標準認證，就是真正的安規電容。

那為什么貼片Y電容和插件Y電容外觀不一樣？

貼片Y電容和插件Y電容外觀不同，是因為應用的產品不一樣，其封裝方式和生產工藝也不一樣，但功能是一樣的。

一、封裝形式不同

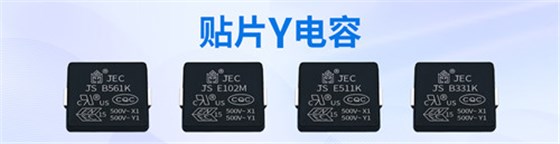

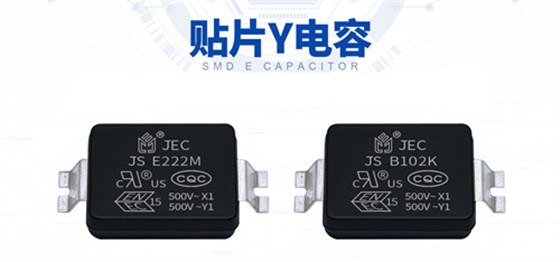

貼片Y電容采用表面貼裝技術（SMT）封裝，外觀為黑色的扁平的矩形，尺寸很小，適合自動化貼片生產，可直接貼裝在電路板表面。
